Серия индукционни нагреватели с междинна честота

Въвеждане на принципа на средно и високочестотно електромагнитно индукционно нагряване

Принципът на електромагнитната индукция за създаване на високочестотен индукционен топлинен ефект на вихров ток за нагряване на детайла е по същество честотен преобразувател с функция за контрол на мощността. Отоплителна мощност 50 Hz захранване с честота на захранване в 10 kHz или по-високо захранване с висока честота, високочестотен ток през намотката за създаване на променливо магнитно поле, когато магнитното поле през нагрятия метален детайл, променливата магнитна линия през металния детайл образува контур, така че в неговото напречно сечение вихър, направете локално отопление и след това постигнете целта на промишленото отопление.

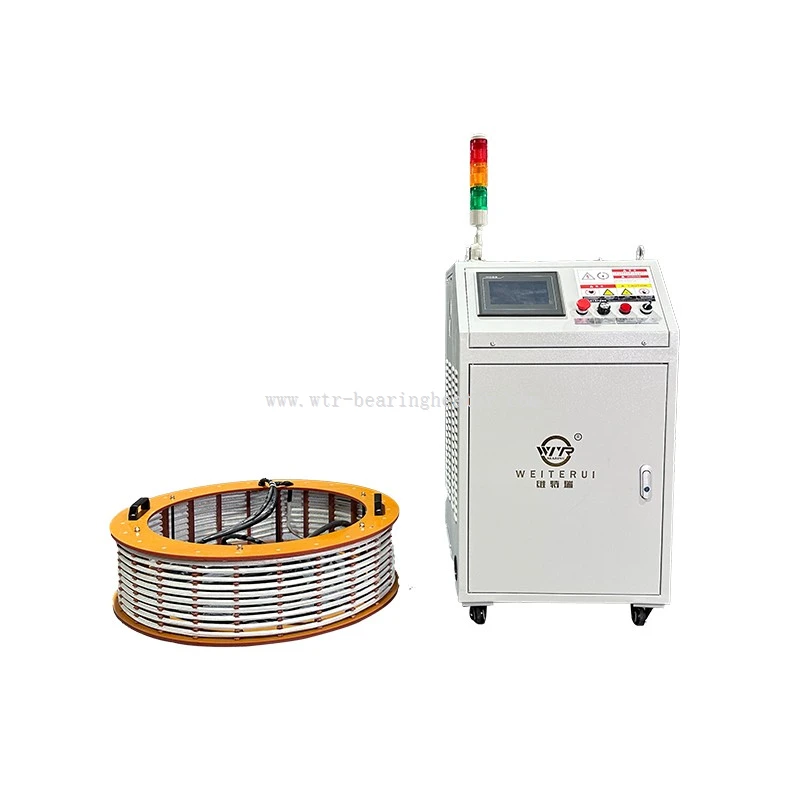

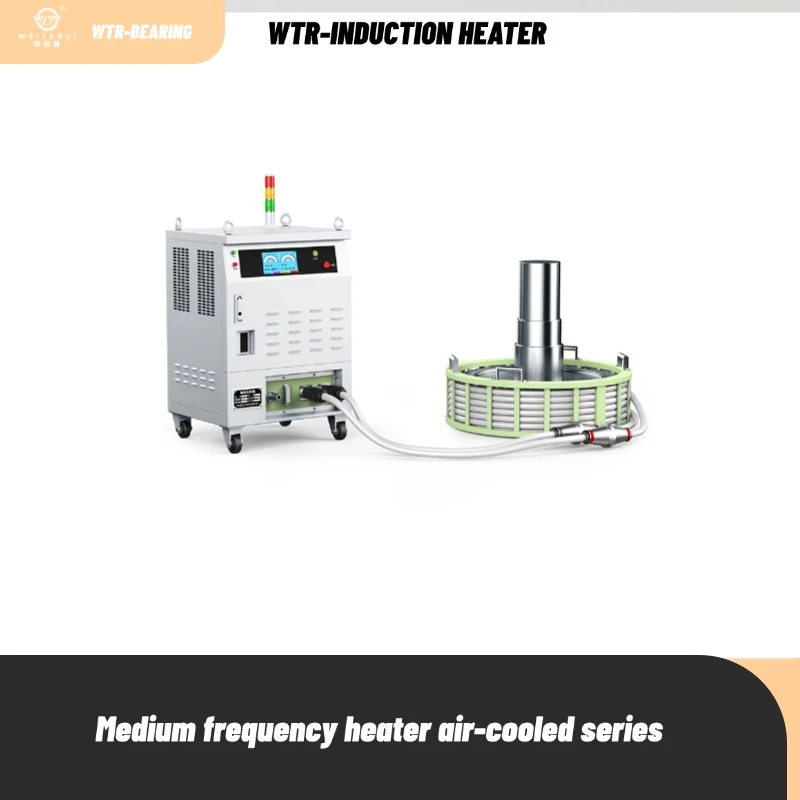

Въведение в индукционния нагревател WTR IF

Индукционният нагревател WTR IF е усъвършенстван инструмент за монтаж и демонтаж на индустриални аксесоари в областта на промишленото предаване, който може да подобри качеството на монтаж или поддръжка. Той е бърз, прост и енергийно ефективен в сравнение с конвенционалните методи. Може да се прилага в следните области:

1.1 Поддръжка на електромеханичната промишленост:

Демонтаж и монтаж на голямо механично и електрическо оборудване, като монтаж и демонтаж на вътрешна втулка на лагера, зъбно колело, верижно колело, противоположно колело, съединител, съединителен вал, балансиращ вал, ротор на ролков двигател и други големи детайли;

1.2 Нефтохимическа промишленост

Предварително загряване на петролен тръбопровод, топлинно покритие на тръбопровод, отопление на резервоар за съхранение на масло и др.;

1.3 предварително загряване преди заваряване, топлинна обработка и обработка за елиминиране на водород

Предварително загряване на тръбата преди заваряване, предварително загряване на формата, обработка за отстраняване на водород от тръбата след заваряване, термична обработка след заваряване на стоманена конструкция, термична обработка след заваряване на главната парова тръба на котела

Адаптирайте се към условията на работа и работата на кратко въведение

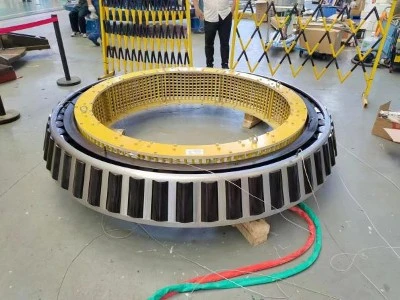

1. Термичен монтаж

Първо, поставете персонализирания индукционен инструмент вътре в нагревателния детайл (за температурна разлика вътрешните и външните пръстеновидни сензори могат да се нагряват едновременно); адсорбирайте температурния сензор към вътрешния пръстен на детайла, включете захранването на хоста, за да зададете температурата на нагряване, и стартирайте оборудването за нагряване. В режим на време не се използва температурен датчик.

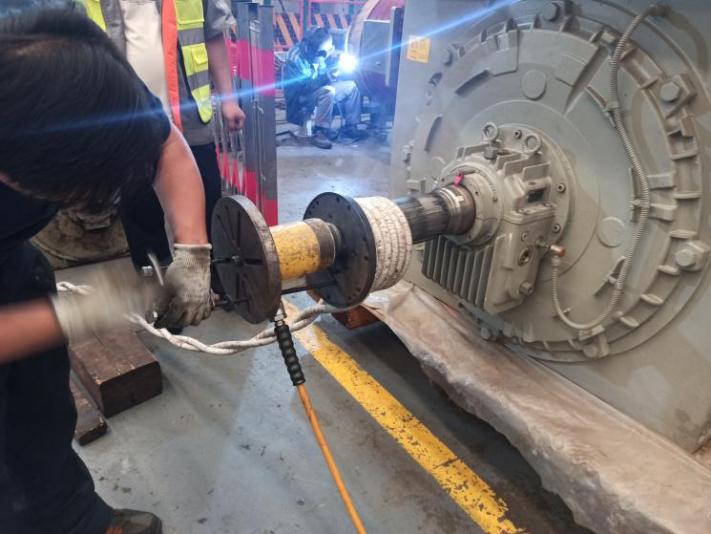

2. Термичен демонтаж

На първо място, спомагателният материал и детайлът, който трябва да се разглоби, са на мястото си, след това изолационното одеяло се увива около детайла, изолационното одеяло се увива върху изолационното одеяло с индукционен кабел, температурният сензор се адсорбира на ръба на заготовка, задайте температурата и времето и стартирайте оборудването за нагряване. (Необходима е външна сила за разглобяване)

3. Загрейте предварително преди заваряване и отстранете водорода след заваряване

Индукционен камион по поръчка

Поставете тропика или индукционното превозно средство в позиция за заваряване, фиксирайте тропика, за да предотвратите плъзгане, което води до слаб ефект на нагряване; задайте температурата на нагряване, поставете сензора в позиция за заваряване, след това стартирайте оборудването, загряването на оборудването ще спре автоматично, отстранете съответното оборудване, заваръчна операция.

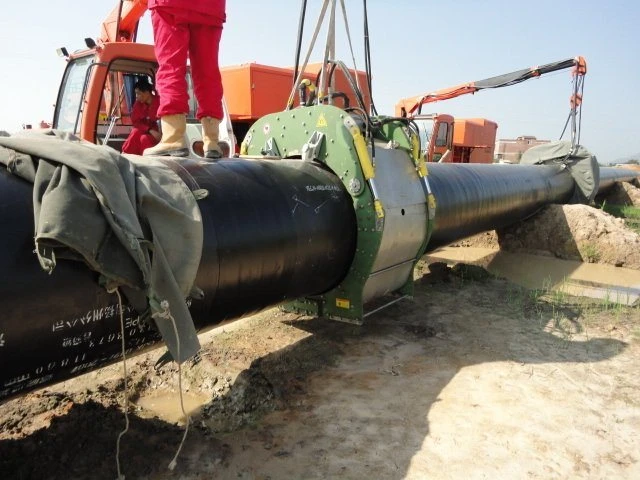

4. Загрейте тръбопровода

Предварително загрейте инструмента

Ако има персонализиран инструмент, той може директно да бъде поставен в позиция за предварително нагряване. Ако се използва индукционен кабел, първо поставете изолационното одеяло върху повърхността на детайла, след това увийте индукционния кабел и след това задайте температурата, поставете сензора върху външната стена на детайла, започнете нагряването и завършете автоматичното изключване .

Някои параметри на нагревателя на намотката WTR IF (по-голямата мощност може да бъде персонализирана според параметрите на детайла)

WTR IF характеристики на индукционно нагряване и основни технически показатели

WTR средночестотно индукционно нагревателно захранване е енергоспестяващ продукт на DSP + IGBT структура; продуктът е IGBT инвертор и приема DSP за пълен цифров прецизен контрол, винаги гарантирайте, че IGBT работи в състояние ZCS (превключвател за нулев ток); структурата за пълно въздушно охлаждане значително намалява загубата на мощност; различни режими на управление на работата и зададени функции позволяват на оборудването да отговаря на изискванията на процеса при почти всички случаи на индукционно нагряване; перфектните ограничителни мерки за защита позволяват на оборудването да поддържа непрекъсната и безопасна работа при различни работни условия.

2) Захранването е с напълно въздушно охлаждане, главният двигател, трансформаторът и кондензаторната група са с въздушно охлаждане.

3) Сензорите за въздушно охлаждане могат да се използват в много случаи; цялата система не изисква вода.

5) Дизайн за непрекъсната работа: В случай на бързо прекъсване или светкавица на захранващата верига или случайна защита, устройството може автоматично да диагностицира и автоматично да се върне в нормално състояние на работа (ръчно рестартиране), така че да се избегне производствена загуба причинени от изключване.

7) Изходът на устройството е тип трансформаторна изолация, висока безопасност, в съответствие с европейските и американските стандарти.

9) Функция за работа с време: с положително време и функция за автоматично изключване.

15) Ефективност на устройството 75%, фактор на мощност 0.90 (съотношение на изходната мощност към входната мощност на трансформаторната кутия при 50% номинална мощност). Повечето магнитни метални нагреватели могат да бъдат с повече от 75% ефективност.

16) Системата за заземяване на оборудването е безопасна и надеждна (включително входните и изходните линии на оборудването, а купувачът трябва да осигури надеждна точка на свързване и надеждно заземяване в електроразпределителния шкаф). Оборудването има пълна функция за безопасност и защита. Функция за запис и преглед на алармени и защитни събития: устройството ще записва всички алармени и защитни събития, възникващи по време на работа, които операторите могат да видят по всяко време, което е благоприятно за диагностика на неизправности в оборудването и анализ на проблема.

17) Степен на изолация на нагревателния кабел: клас F.

Системата за заземяване на оборудването е безопасна и надеждна (включително входна и изходна линия на оборудването, купувачът трябва да осигури надеждна точка на свързване и надеждно заземяване в електроразпределителния шкаф)

Вградена изходна верига (включително сензор / сензор / кабел, удължителен кабел / меден ред) функция за онлайн наблюдение на изолационното съпротивление (по избор) (т.е. функция за откриване на теч), може да показва стойността на изолационното съпротивление, може да зададе алармата / защитната стойност на изолационното съпротивление .

Функция за запис и преглед на алармени и защитни събития: устройството ще записва всички алармени и защитни събития, възникнали по време на работа, операторите могат да преглеждат по всяко време, което е много благоприятно за диагностика на неизправности в оборудването и анализ на проблема.
